Система формирования кодировки (Part Number) разъёма Lemo.
|

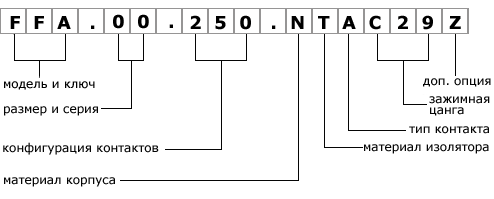

Маркировка разъема Lemo состоит из четырех групп символов, разделенных тремя точками, всего символов пятнадцать
|
|
МОДЕЛЬ И КЛЮЧ: Внешнее исполнение разъема (форма корпуса)
AXX |
Адаптеры |
BXX |
Защитные колпачки, заглушки |
CXX |
Разветвители |
DXX |
Инструменты |
EXX |
Блочные (fixed) гнёзда |
FXX |
Разъемы |
GXX |
Принадлежности |
HXX |
Водонепроницаемые гнёзда |
PXX |
Кабельные (free) гнёзда |
RXX |
Переходники |
SXX |
Переходники |
Пример:
FGG - прямой разъем с цангой (straight plug with cable collet), "папа"
EGG - неподвижное гнездо с зажимной гайкой (fixed socket, nut fixing), "мама"
HGG - неподвижное гнездо с зажимной гайкой, водонепроницаемое (fixed socket, nut fixing, watertight or vacuumtight), "мама"
|
|
|
РАЗМЕР И СЕРИЯ: Типоразмер и серия разъема
AB |
A - типоразмер, В - серия для разъёмов серии REDEL®: А - характеризует тип вставки, В - количество контактов |
Пример:
00 - (коаксиальные, Nim-Camac; а также минимальный размер в других сериях)
S - (standard)
E - (водонепроницаемые)
B - (более технически совершенный аналог S-серии)
K - (более технически совершенный аналог Е-серии)
Пример типоразмеров: 00, 0S, 1S, 2S, 3S, 4S, 5S, 6S или 0К, 1К, 2К, 3К, 4К, 5К ...
|
|
|
КОНФИГУРАЦИЯ КОНТАКТОВ: тип разъема/количество контактов
1XX |
Одноконтактные |
XX - диаметр центрального контакта |
2XX |
Коаксиальные |
XX - импеданс |
3XX |
Многоконтактные |
XX - количество контактов |
4XX |
Высоковольтные |
XX - выбор конфигурации по каталогу |
6XX |
Триаксиальные |
XX - импеданс |
7XX |
Гибридные LV + HV |
XX - выбор конфигурации по каталогу |
8XX |
Гибридные LV + Коаксиальные |
XX - выбор конфигурации по каталогу |
9XX |
Другие гибридные |
XX - выбор конфигурации по каталогу |
0XX |
Жидкостнопроводящие |
XX - выбор конфигурации по каталогу |
XXN |
Оптоволоконные |
XX - выбор конфигурации по каталогу |
|
|
МАТЕРИАЛ КОРПУСА
С |
Хромированная латунь |
D |
Позолоченная латунь |
G |
Полиэфироэфирокетон (PEEK) |
H |
Полифениленсульфид (PPS) |
K |
Хромированная латунь (чёрного цвета) |
L |
Алюминевый сплав |
N |
Никелированная латунь |
P |
Полиамид 6 (PA.6) или Полисульфон (PSU) |
R |
Полифенилсульфон (PPSU) |
S, T, U |
Нержавеющая сталь |
V |
Оцинкованная латунь |
X |
Авиональ |
Материал корпуса и покрытия разъёма зависит от условий окружающей среды, в которой будет использоваться данный разъём.
Наиболее часто в разъемах LEMO применяется хромированная латунь и хромированная бронза.
|
|
|
МАТЕРИАЛ ИЗОЛЯТОРА
J |
PEEK (PEEK)1 |
G |
PEEK (Pehd)1 |
L |
PEEK |
L |
PEEK (PTFE)1 |
N |
PA6.6 |
N |
PA6.6 (PTFE)1 |
N |
PBT3 |
N |
PBT (PTFE)3 |
P |
Pehd |
T |
PTFE |
V |
Polyimide |
Y |
PEEK2 |
L - Самый распространенный и рекомендуемый - РЕЕК (Polyether Ethercetone).
T - Как вариант доступен тефлон (PTFE)
Используемый материал зависит от типа разъёма.
- Материал второстепенного изолятора в гибридных разъёмах
- Удлинённый изолятор для контактов под обжим
- Материал снят с производства, заменён на PEEK
|
|
|
ТИП КОНТАКТА: Тип контактной группы/крепления
A |
"папа" на пайку, "папа"-"мама"1 |
C |
"папа" под обжим, "папа"-"папа"2 |
D |
"папа" для печатн. плат |
E |
"папа" / "папа" / "мама"3 |
F |
"мама" / "мама" / "папа"3 |
L |
"мама" на пайку, "мама"-"папа"2 |
M |
"мама" под обжим, "мама"-"мама"2 |
N |
"мама" для печатн. плат |
W |
"папа" на пайку4, "мама" на пайку4 |
Y |
"папа" под обжим4, "мама" под обжим4 |
V |
"мама" для печатн. плат (угловые) |
Общее правило:
в стандартной комплектации штекера оборудованы "папа"-контактами
- только для переходников
- для штекеров-разветвителей
- для штекеров-разветвителей и прямых штекеров с двумя параллельными гнёздами
- для штекеров - "папа"-контакты ; для гнёзд - "мама"-контакты
|
|
|
ЗАЖИМНАЯ ЦАНГА: Внешний диаметр используемого кабеля
СXX |
Цанга для разъёмов REDEL®, серии 1P и 2P |
XX - диаметр цанги1 |
СXX |
Цанга для серий S, 2C,K, E, 4A, 4E, 4M, 0A, 00 |
XX - диаметр цанги1 |
DXX |
Уплотнитель кабеля для разъёмов REDEL ® 3P-серии |
XX - диаметр цанги1 |
DXX |
Цанга для серий B, 2G, 00 |
XX - диаметр цанги1 |
EXX |
Обжимная фиксация для серий 00, 0A, 0B, 01 и 00 (оптоволоконной) |
XX - диаметр цанги1 |
MXX |
Уменьшенная цанга2 (B-серия) |
XX - диаметр цанги1 |
KXX |
Увеличенная цанга (серии S, K, E) |
XX - диаметр цанги1 |
LXX |
Удлинённая цанга (серии B и 2C) |
XX - диаметр цанги1 |
TXX |
Адаптер для оптоволоконной К-серии |
XX - диаметр цанги1 |
TXX |
Клей (другие серии) |
XX - диаметр цанги1 |
YXX |
Цанга для 3T-серии |
XX - диаметр цанги1 |
- Для цанг с диаметром больше или равным 10 мм эти значения обозначают диаметр в миллиметрах. Иначе, они обозначают диаметр в десятых долях миллиметра. Максимально допустимый диаметр кабеля обычно на 1/10 мм меньше чем диаметр соответствующей цанги.
Пример: диаметр цанги "D17" для B-серии равен 1,7 мм, при этом макс. допустимый диаметр кабеля равен 1,6 мм.
- дополнительно нужен редуктор и редукторный конус (заказывается отдельно)
|
|
|
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ
Z |
Цанговая гайка для крепления защитной кабельной муфты(только для кабельных гнёзд и штекеров) |
Z |
Шайба/гайка отсутствует (блочные штекера и гнёзда) |
P |
Герметизированный (водонепроницаемые модели) |
PV |
Герметизированный, вакуумплотный (водонепроницаемые модели) |
N |
Кабельная группа (n=одна цифра) |
Цвет пластика
|
A |
Синий |
В |
Белый |
G |
Серый |
J |
Желтый |
M |
Коричневый |
N |
Черный |
R |
Красный |
V |
Зеленый |
S |
Оранжевый |
Цвет анодированного алюминия
|
A |
Синий |
J |
Желтый |
N |
Черный |
R |
Красный |
V |
Зеленый |
T |
Естественный |
X |
Естественный цвет, также с цанговой гайкой для крепления защитной кабельной муфты |
L |
Чёрный,также с цанговой гайкой для крепления защитной кабельной муфты |
|
|
|
|
